Was ist die Erdung von Metallrohren?
Die Erdung Metallrohre ist ein wesentlicher Bestandteil der elektrischen Sicherheit in jedem Gebäude. Metallische Rohrleitungen für Wasser, Gas oder Heizung müssen ordnungsgemäß geerdet werden, um gefährliche Berührungsspannungen zu vermeiden. Diese Maßnahme schützt Menschen vor elektrischen Schlägen und verhindert potenziell lebensgefährliche Situationen.
Warum ist die Erdung so wichtig?
Metallrohre können unter bestimmten Umständen elektrische Spannung führen, etwa bei Isolationsfehlern oder indirektem Kontakt mit elektrischen Leitungen. Ohne korrekte Erdung Metallrohre besteht ernste Gefahr für Leib und Leben. Zudem sind Beschädigungen an Rohrleitungen durch elektrische Ströme möglich, die zu Leckagen und teuren Schäden führen können.
Rechtliche Grundlagen und Normen
In Deutschland regelt die DIN VDE 0100 die Anforderungen an die Erdung von Metallrohren. Besonders relevant sind:
- DIN VDE 0100-410: Schutzmaßnahmen gegen elektrischen Schlag
- DIN VDE 0100-540: Auswahl und Errichtung elektrischer Betriebsmittel - Erdungsanlagen
- DIN 18014: Fundamenterder für Gebäude
Die Nichteinhaltung dieser Vorschriften kann zu erheblichen rechtlichen Konsequenzen führen und gefährdet den Versicherungsschutz.
Methoden der Erdung bei Metallrohren
Potentialausgleich

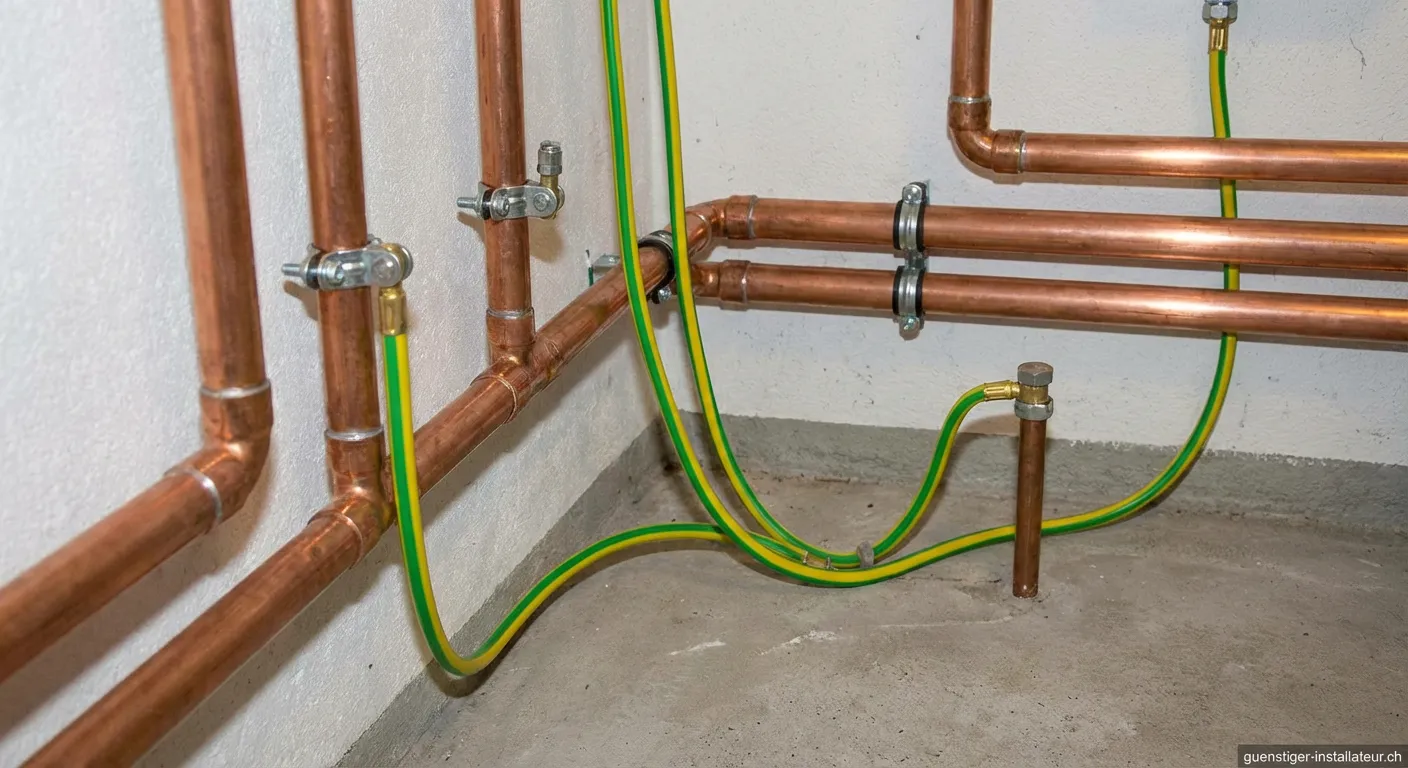

Der wichtigste Aspekt bei der Erdung Metallrohre ist der Potentialausgleich. Hierbei werden alle metallischen Leitungen mit der Haupterdungsschiene verbunden. Dadurch entsteht ein einheitliches elektrisches Potential, das gefährliche Spannungsdifferenzen verhindert.
Wichtige Schritte:
- Identifikation aller Metallrohre im Gebäude
- Auswahl geeigneter Erdungsklemmen und Verbindungselemente
- Herstellung einer dauerhaften Verbindung zur Haupterdungsschiene
- Dokumentation der Maßnahme für den E-Check
Querschnitt des Erdungsleiters
Für metallische Rohrleitungen muss der Erdungsleiter einen Mindestquerschnitt aufweisen:
- Kupfer: mindestens 6 mm²
- Aluminium: mindestens 16 mm²
- Stahl: mindestens 50 mm²
Häufige Fehler bei der Erdung
Viele Probleme bei der Erdung Metallrohre entstehen durch unsachgemäße Installation:
- Fehlende Verbindung zum Hauptpotentialausgleich
- Korrosion an Verbindungspunkten
- Unzureichender Querschnitt des Erdungsleiters
- Nachträgliche Änderungen ohne fachgerechte Anpassung
Wichtig: Professionelle Ausführung
Die Erdung metallischer Rohrleitungen sollte ausschließlich durch qualifizierte Elektrofachkräfte durchgeführt werden. Fehlerhafte Installation kann schwerwiegende Folgen haben und die Sicherheit gefährden.
Prüfung und Wartung
Regelmäßige Überprüfung der Erdung Metallrohre ist unerlässlich:
- Sichtprüfung aller Verbindungspunkte
- Messung des Erdungswiderstands nach DIN VDE 0100-600
- Dokumentation im Prüfprotokoll
- Fachmännische Behebung festgestellter Mängel
Besonders bei Renovierungen oder Umbauten sollte die Erdung überprüft und gegebenenfalls angepasst werden.
